20KM能见度传感器:前向散射原理、20KM量程、天气现象识别

更新时间:2026-01-07      点击次数:41

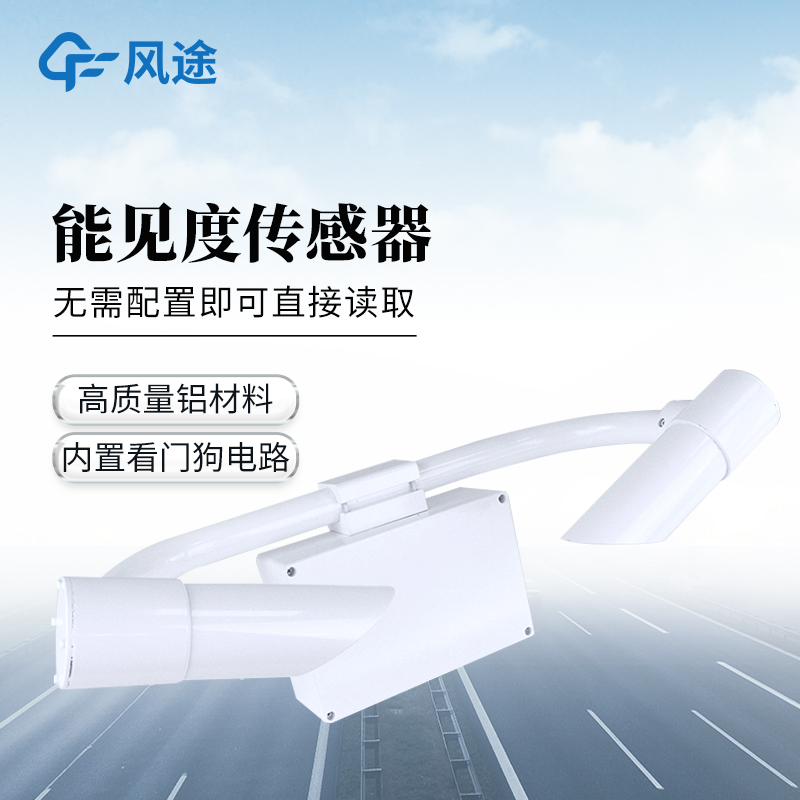

  【开云网页版登录入口,专业工厂】FT-N20是一款用于专业气象与交通监测的前向散射式能见度传感器。它通过测量空气中悬浮颗粒物对光线的散射(前向散射法),来分析大气的总消光系数,进而计算出精确的实时能见度数值。

  传感器不仅测量能见度,还能自动识别多种天气现象,包括雾、雨、雪、混合降水及晴天,识别率较高。这使得它能够为交通安全和气象服务提供关键的决策数据。

  主要的应用场景包括:

  交通领域,安装在高速公路沿线,为雾天限速、保持车距等安全提示提供数据支持,有助于降低事故风险。

  气象与行业监测,广泛用于自动气象站、机场、港口、航道以及风力发电场等行业,进行全天候的环境监测。
  一、产品简介

  FT-N20型能见度传感器采用前向散射法测量空气总消光系数,进而计算当前能见度,广泛用于道路交通、气象等行业。

  二、技术特点

  1.仪器外壳为高质量铝材料,阳极氧化后进行喷漆处理,整机防水、防尘、防碰撞性能优异;

  2.仪器发射、接收镜头向下设计,极大降低太阳光等杂光干扰;

  3.天气现象识别,可识别雾、雨、雪、混合降水、晴等天气现象,识别率高;

  4.内置看门狗电路,保证长时间户外运行可靠、稳定;

  5.仪器通信、电源接口均含防雷设计,极大限度降低雷击、静电损害;

  6.12~24V宽压供电,总功率约1W,功耗极低,可使用太阳能板、蓄电池等长期供电;

  7.数字接口使用RS485或RS232,标准MODBUS协议,无需进行协议适配;

  8.仪器可输出15s、1min、10min能见度值,无需配置即可直接读取,使用更加灵活。

  三、执行标准

  QX/T 536-2020前向散射式能见度仪测试方法

  四、技术指标

主要参数

参数范围

分辨率

误差

量程

20km

1m

≤2km ±2%2km~10km ±5%>10km ±10%

重复性

≤4%

天气现象

雾、雨、雪、混合降水、晴

天气现象识别率

≥95%

工作温度

-40~60℃

工作湿度

0~100%RH

工作电源

12~24V

功耗

1W

尺寸

610x230x360mm(长 x 宽 x 高)

重量

≤10kg


  五、安装说明

  1. 安装位置

  能见度仪的安装位置需要选择在开阔、平坦、无遮挡的地面上,远离建筑物、树木、灌木、高峰等物体。这样可以确保仪器观测范围不受遮挡,数据更加准确。

  应避免不必要的光学干扰,能见度仪的接收器应背对强光源(如太阳光)进行安装,发射器与接收器应位于南北方向。

  2.安装高度

  能见度仪安装高度应大于 1.5m 且小于 3m,安装高度超过 3m 应进行对应高度的校准。

  3.安装步骤

  3.1安装前用户应准备立柱,使用仪器自带的卡箍安装到立柱上。

  3.2将仪器托举到合适位置,使用卡箍后的螺栓对能见度仪进行安装固定,安装时应保证接收器与发射器开口向下,否则应重新安装。
