| 品牌 | 开云网页版登录入口物联网 | 产地 | 国产 |
|---|
LS1206B型螺旋桨式流速仪是一种用于水文测验的常规仪器，主要用来测定河流、湖泊、渠道或管道中特定位置的时均流速。
该仪器属于转子式流速仪，感应部件是一个旋桨。工作时，将仪器放入水中，水流推动旋桨旋转，水流速度越快，旋桨转速也越快。仪器内部装有信号装置，旋桨每转动一定圈数就会产生一个电脉冲信号。通过测量单位时间内的信号数，并依据经过水槽实验标定出的流速与转速的函数关系，即可计算出流速值。
仪器结构紧凑、轻巧便携，适用于多种测量环境。它既可用于小河流、灌溉渠道的浅水测量，也可通过测杆或悬吊方式在较深水域工作。此外，它还能应用于泵站效率测试、环保部门的污水监测等场景。
一、产品简介
螺旋桨式流速仪(简称便携式流速仪)是一种在水文测验中进行流速测量的通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量。
该流速仪符合GB/T 11826-2019(转子式流速仪)等相关国家标准。
该流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业进行相关流速或流量的监测。

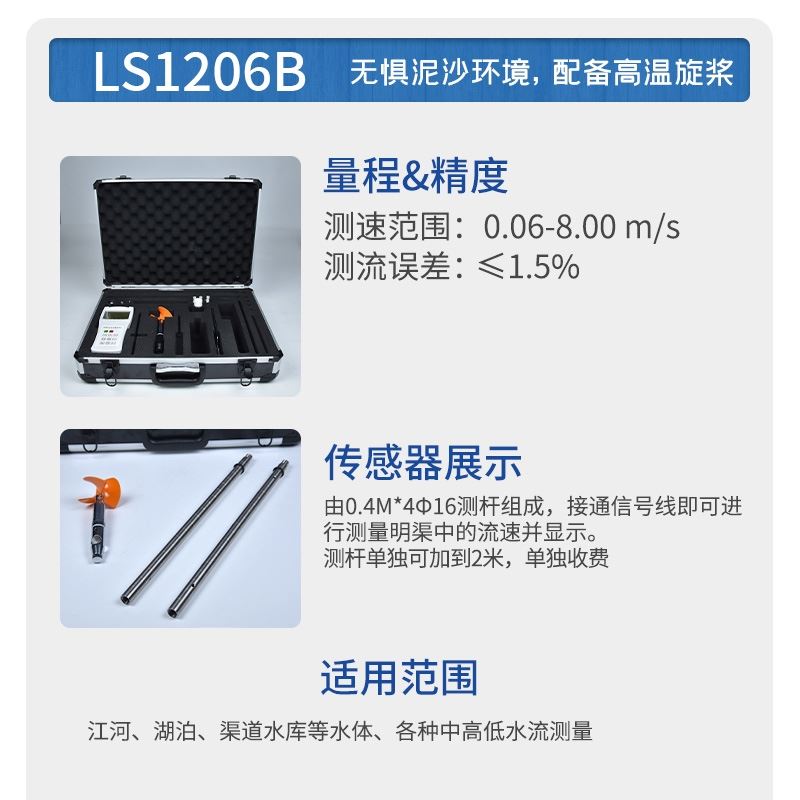

便携式流速仪主要由LS1206B型旋桨式流速传感器、流速测算仪、0.4m×4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

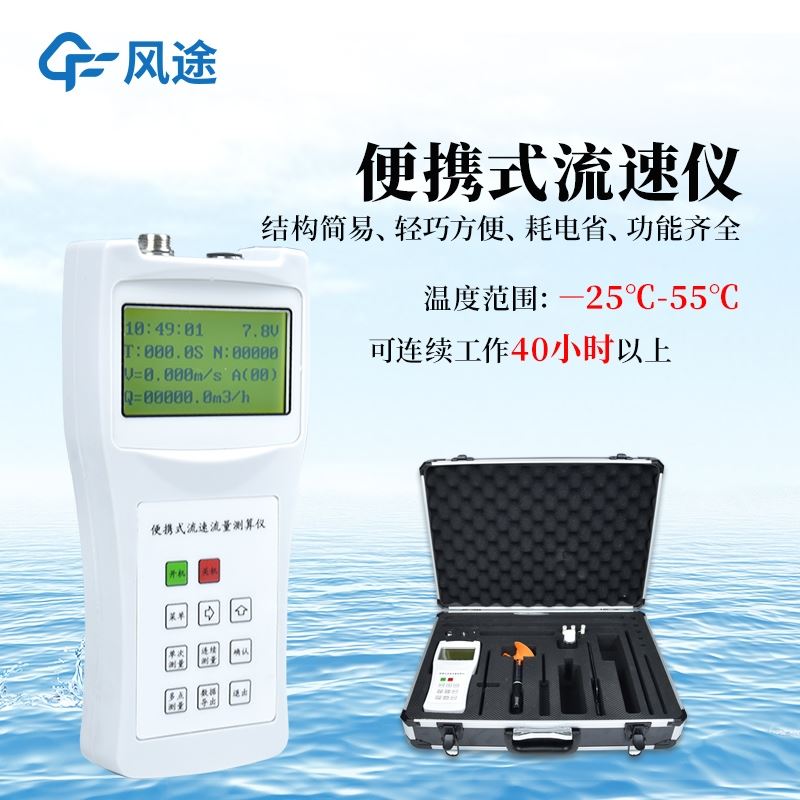

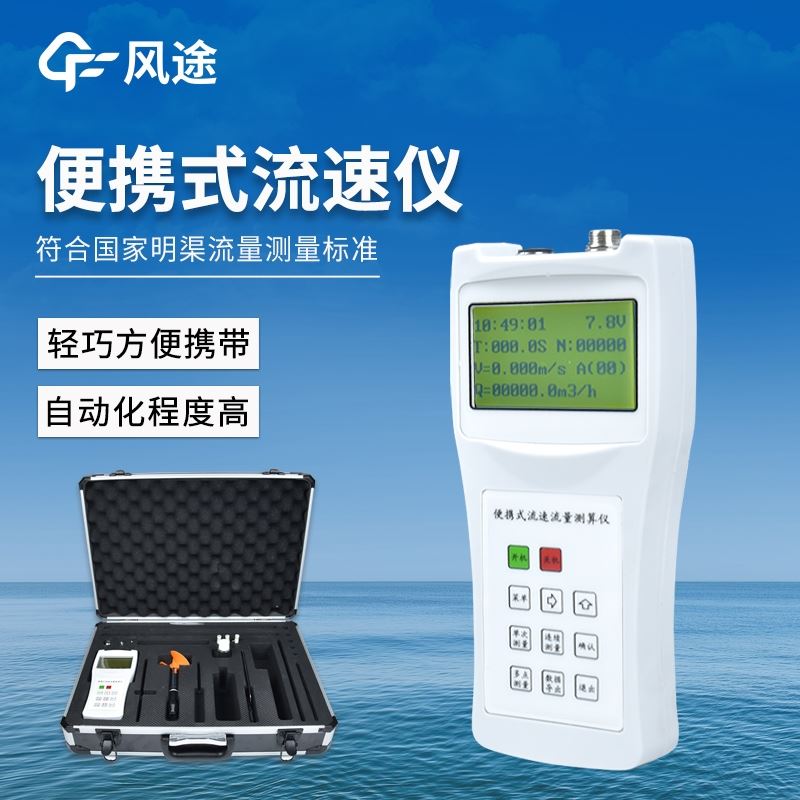

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置60度高温旋桨，是国内目前新型的便携式流速测量仪器。
二、技术参数：
测速公式：V=KN/T+C(m/s)(自动计算)
旋桨回转直径：Ф70mm
旋桨水力螺距b：120mm(理论值)
起转速度V0:0.05m/s
测速范围：0.06-8.00 m/s
测流误差：≤1.5%
输出信号：磁激式开关接点通断信号
信号数/转子转数：2/1(每转2个信号)
显示屏：4×16位液晶显示
测量方式：测杆定位测量(亦可缆绳悬挂定位测量)
温度范围：-25℃-55℃，湿度≤90%RH
电源：DC8.4V(充电电池),充满后可连续工作40小时以上
三、测量原理：
本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量Q=V·S(S为断面面积)
1.流速测定：
测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：V=KN/T+C(m/s)(自动计算)
V：测流时段内平均流速(m/s)
K：桨叶水力螺距
C：流速仪常数
T：测流历时(单位为S)
N：T时段内信号数
本仪器使用时，K、C均为常数，测流时，只要测出T和N，即可算出流速。
2.流量的计算：
流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。
